電容式壓力變送器原理及故障處理方法

　電容式壓力變送器由于其測量精度高，線性好，周期性使用操作方便等特點，是在化工生產中是常用的壓力變送器產品，隨著科學技術的發展，微電子及微處理器技術以及現場總線技術的不斷更新，以電容作為壓力傳感器的智能型壓力/差壓變送器出現并得到應用,在化工生產裝置中已應用相當普遍。電容式壓力變送器是將檢測到的各種流體的差壓或壓力值轉換為電流信號傳輸給終端儀表;調整功能可通過HART375 HART475手操器進行，也可通過變送器顯示表頭按鍵輕松設定，很容易地變更.各種設定(量程、阻尼時間常數、自檢等);大大提高了現場維護的可靠性和方便性。

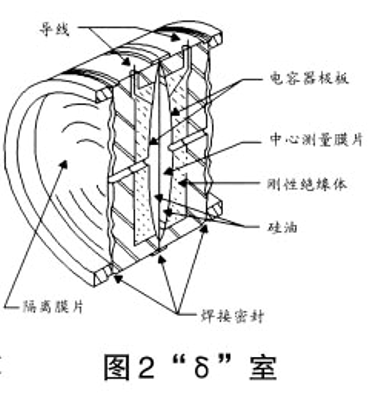

1、工作原理 　如圖2所示傳感膜片之間形成兩個電容C1和C2.當傳感器兩端的壓力PH.PL發生變化時，電容C1和C2也會相應發生變化,測量電容的變化量,并由此可計算出壓力差。傳感膜盒中存放著由生產線上計算采集到的包括測量范圍、輸入輸出特性、靜壓和溫度特性、修正數據等在內的各種參數.變送器調試過程中儀表的各種參數則存放于電子單元中，微處理器可以根據兩個溫度傳感器測得的溫度隨時修正，減小溫度變化產生的影響。
2、電容式壓力變送器的維修、檢查
　　為了保持壓力變送器的精度和壽命，需根據運行狀況進行定期檢查，檢查內容包括:檢查壓力變送器各部分是否有損壞、腐蝕等現象;0形圈是否損壞或出現老化;流體是否泄漏;等。特別是需要每年進行一次精度測量校準，符合要求后才能再次投入使用。
3、電容智能壓力變送器常見故障及處理方法
現象1：輸出電流出現超量程現象
　　造成這種現象的原因可能有以下幾種:閥門的開閉狀態是否正常;是否有泄漏造成的降壓現象;引壓管連接方法是否正確;引壓管內是否有阻塞現象;電子元器件放大部份的外部連接端子部電壓是否正常等。在工作中，要及時檢查，逐項排除，有問題及時解決，使閥門及時恢復正常，堵漏、修正連接管、排除堵塞或更換元器件等。
現象2：無輸出電流現象
　　主要原因可能為:接線端子是否松動；內部插件或者接線接觸是否良好；主板電容是否被擊穿。出現上述問題時，要及時調整、修正，檢查配線電纜絕緣情況并進行適當處理。
現象3：輸出電流誤差大
　　主要原因可能為:導壓配管連接方法不正確;變送器內混入氣體或液體;介質密度發生變化;環境溫度變化較大;電子部不良等。出現上述問題時，要及時修正，進行排氣、排液;密度不對時,要及時修正，重新調整，加強控制，減少溫度變化;電子部件出現問題時，要及時更換。
